Faltmonokulare

Hierbei handelt es sich um eine Porro-I-Prismen Bauform, die wahrscheinlich mit dem Carl Zeiss "Turmon" eingeführt wurde.
Die beiden Tubusteile sind mit einem Drehgewinde verbunden und lassen sich so um 90° aufklappen oder zusammenfalten - je nach Modell nur in eine Richtung oder in beide.

Folding Monoculars

Folding monoculars have a porro I prism system, which is said to be introduce by Zeiss with its "Turmon"
The two prism housing are connected with a hinge so that you can fold or unfold or fold the parts by 90° - either omnly in one direction or in both directions.

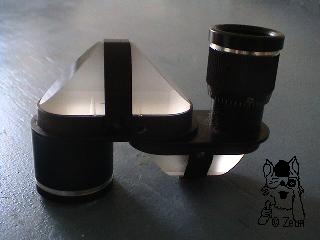

Im ersten Foto sieht man ein aufgeschraubtes Turmon (DDR-Produktion), das im aufgeklappten Zustand wie ein liegendes S konstruiert ist. Der Strahlengang wird durch zwei Prismen geleitet und steht zunächst auf dem Kopf. Erst durch das Falten um 90° wird das Bild aufgerichtet (s. 2. Foto).

Der Nachfolger des Turmon sind die faltbaren Monokulare von Docter Optic.

 In the first picture yo ucan see an opened Turmon (GDR production), which looks like a lying S when unfolded. The light path ios conducted through two prisms and would show the image upside down. Only when folding the monocular in a 90° angle the image is erected (s. pic. 2).

The Turmon successor is the folding model by Docter Optic.



Es gibt eine ganze Reihe solcher Faltmonokulare 8x21 (8x20 oder 8x22). Vermutlich werden die meisten in China für die Vertreiber hergestellt (s. Bilora, Bresser, Eagle Optics, Eschenbach, Helios, Shunjiang, Steiner [s. 2.Bild oben). Diese Faltmonokulara tauchen immer wieder unter neuen Markennamen auf.

There are quite a few variants of folding monoculars 8x21. Assumingly most of them are made in China for different distributors (s. Bilora, Bresser, Eagle Optics, Eschenbach, Helios, Shunjiang, Steiner [see 2. pic. above). These folding monoculars appear again and again under new tradenames.


Im Foto sind verschiedene Modelle zu sehen (v.r.n.l.):
vorne: Turmon - Eschenbach Magno - Bilogen von Bilora hinten: MCN (MSP) 5x25 rot, MCN (MSP) 7x25 (über Heliosvertreiber), Lan Optics 8x20
Die Modelle aus der hinteren Reihe stammen aus russischer Fertigung und das Faltmonokular von Lan Optics ähnelt von der Beschaffenheit noch sehr dem Turmon.

 The photo shows several models (f.r.t.l.):
1st row: Turmon - Eschenbach Magno - Bilogen von Bilora 2nd row: MCN (MSP) 5x25 rot, MCN (MSP) 7x25 (über Heliosvertreiber), Lan Optics 8x20
The models from the back row are made in Russia; the folding monocular by Lan Optics is stil lquite similar to the original Turmon.

Früher gab es Turmon-Nachbauten von Goerz in Preßburg, von Wray aus London (Panora 8x21), von Dollond Parvo 8x21, von Filotecnica sowie das frühe "Companion x6" von Steward in London.

 In the past, there were Turmon replicas or licenced copies by Goerz Bratislava, by Wray London (Panora 8x21), by Parvo 8x21, by Filotecnica as well as the "Companion x6" by Steward London.
