Carl Zeiss Jena 8x (Simplact)
| Dies ist ein 8x24 Monokular, welches wahrscheinlich mit der Modellbezeichnung "Simplact" (Nachfolger des ersten 8x20 Simplact) und der Kennzeichnung "8x" herauskam. Die eingravierte Seriennummer 183615 weist auf eine Produktion in 1909/10 hin. Das 8x24 hat schwarz lackierte Messingdeckel mit dreifacher Verschraubung. Auch der Objektivtubus und das Okularteil sind aus Messing. Die Augenmuschel ist aus Bakelit. Die komplett um das Okular laufende Dioptrienskala ist von +5 bis -5 markiert. Das Alugehäuse mit Trageschlaufenöse ist mit einem braunen Leder umhüllt. Das Glas war offensichtlich in Besitz eines englischen Offiziers, dessen Namen am unteren Deckel eingraviert ist: "J. L. Wood". Der Objektivtubus ist an einer Seite nahe des Gehäsues mit einer Nummer markiert, die ich jedoch nicht entziffern kann (s. 4. Foto). |

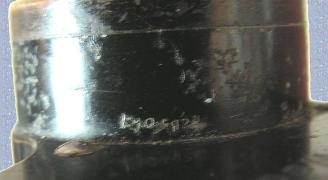

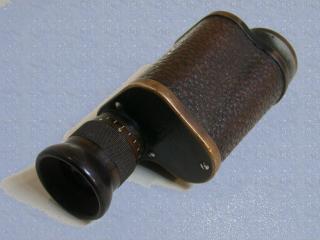

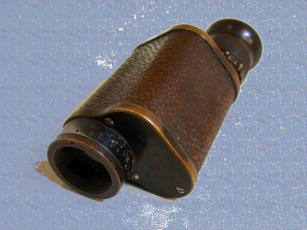

Thios is a 8x24 monocular, assumingly issued with the model name "Simplact" (successor to the first 8x20 Simplact) and marked "8x". The engraved serial number 183615 hints to a production date of 1909/10. The 8x24 has black lacquered brass covers with three screws. The objective frame and the eyepiece are also made of brass. The eye-cup is made of Bakelite. The dioptre scale runs completely around the ocular and is marked from +5 to -5. The aluminium body with its strap lug is covered with brown leather. Obiously the glass was owned by a British officer who engraved his name in the bottom cover: "J. L. Wood". The objective tube is marked with anumber at one side near the body. I cannot decipher the numbers there (s. 4th photo). |
| Das Simplact wiegt 240g. Es ist 11,2 - 12cm lang und 48x48mm oben bzw. 51x51mm unten am Gehäuse breit. Der Durchmesser des Objektivtubus ist 34mm, der des Okulars 28mm bei der Grifffläche und 34mm bei der Augenmuschel. Die Okularlinse ist 14mm im Durchmesser. | The Simplact weighs 240g. It is 11.2-12cm in length, and 48x48mm at the top and 51x51 at the bottom of the body. The diameter of the objective frame is 34mm; the ocular is 28mm at the knurled ring and 34mm at the eye-cup in diameter. The ocular lense has a diameter of 14 mm. |
Vergleiche auch das 8x24 mit Fadenkreuz und das 8x24 mit Strichplatte für militärischen Gebrauch. |
Also see 8x24 with crosshairs and 8x24 with reticule for military use. |
Fotos: Zeun
