Carl Zeiss 12x (12x30)

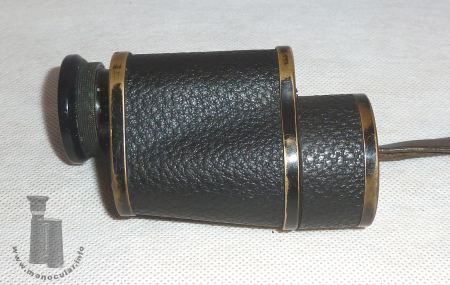

Dieses Carl Zeiss 12x30 Monokular mit etwas längeren ummantelten Objektivtubus aus ist der große Bruder vom 6x30 gleicher Art.

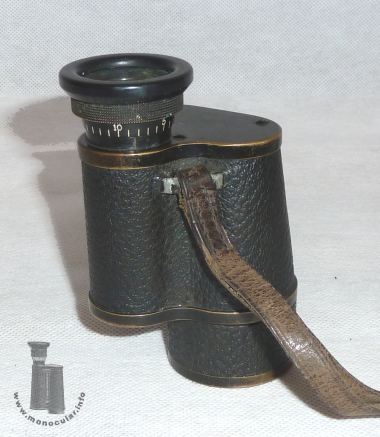

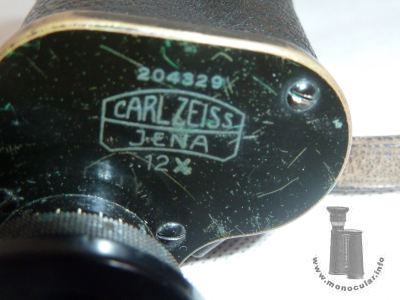

Die dreifach verschraubten Deckel und der Objektiv- sowie Okularubus sind aus Messing, die Augenmuschel aus Kunststoff. Die umlaufende Dioptrienskala ist bei +/- 5 und 10 gekennzeichnet. Der obere Deckel ist mit "204329" (Expl. 2 "201330" !), dem Zeiss Logo und "12x" beschriftet. Es wurde ca. 1910 hergestellt. Diese Bauart mit ummantelten Objektivtubus wurde nur um 1910/11 gefertigt und taucht nur in dem T.82 Katalog "Zeiss Feldstecher für Armee und Marine" als Fernglas "D.F. 12x30 'Defzwölf'" (Lautung De-Ef 12) auf.

This Carl Zeiss Jena 12x30 monocular has a slightly longer Ebonite covered objective tube. IT is the bigger brother of the 6x30 of same design.

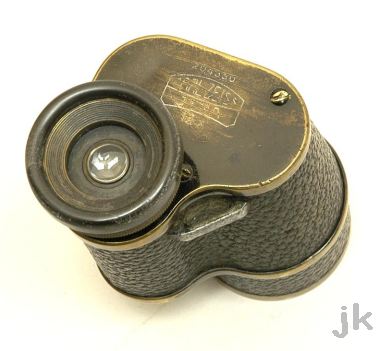

The cover plates have three screws and are made of brass. So are the objceitve and ocular tube. The eyecup is made of plastic. The full dioptre scale is marked at +/-5 and 10. The top cover is marked "204329" (model 2 "204330" !), followed by the Zeiss logo and "12x". This mdoel was made about 1910. The design with a longer covered objective tube was only made for a short time and is only shown in the T.82 catalogue "Zeiss Field-glasses for Army and Navy" labeled "D.F. 12x30 'Defzwölf'" (German letter sounds De-ef 12).

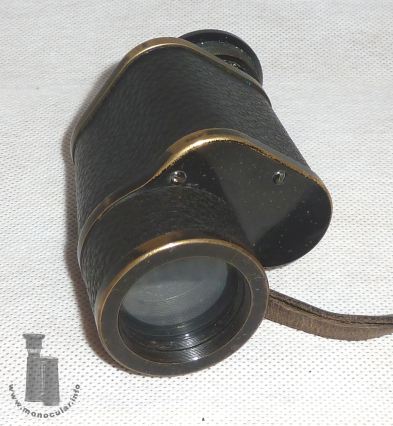

Das 12x30 wiegt mit Trageriemen 308g. Es ist 94-99mm lang. Das Gehäuse ist oben 50x50mm, unten 57x57mm breit. Der 22mm lange Objektivtubus ist 41,5mm im Durchmesser, das Okularstück 25mm, der Fokussierungsring 32mm und die Augenmuschel 36,5mm im Durchmesser. Der flache Rand des äußeren Objektivabschlussring ist 5mm breit.

The 12x30 weighs 308g with its strap. It is 94-99mm long. The housing measures 50x50mm at its top, and 57x57mm at its bottom. The 22mm long objective tube is 41.5mm in diameter, the eyepiece 25mm, the focusing piece 32mm, and the eyecup 36.5mm in diameter. The flat rim of the outer objective end ring is 5mm thick.

Fotos: Zeun; 4 J. Kelly
