Hensoldt Pentaprismen Monocle 7x26

Dies ist das 7x26 Modell der Hensoldt Pentaprismen Baureihe um 1900 (vgl. Pentaprismen-Monocle 12x26). Es hat eine 2/3--Bakelitaugenmuschel und einen schwarz lackierten Messingdioptrienring mit umlaufender Einteilung und Markierungen von +5, 0 und -5. Die Gehäusedeckel sind ebenfalls schwarz lackiert und vierfach verschraubt. Der obere ist mit "Hensoldt Wetzlar D.R.P. 7x" in weißen Buchstaben beschriftet. Das Aluminiumgehäuse hat eine dunkelbraune Lederummantelung (an einer Stelle geschrumpft) mit einer dreifach angeschraubten Trageöse. This is the 7x26 version of the penta prism series from around 1900 (s. Pentaprismen-Monocle 12x26). Ot ha s a 2/3 Bakelite eyecup an a black painted brass ocular with dioptre divisions and +5, -5 and 0 markings. The cover plates are aösp lacquered black, and have four screws. The top cover plate is marked "Hensoldt Wetzlar D.R.P. 7x" with white letters. The aluminium housing has a dark brown leather covering (shrunk at one side) with a strap lug at a metal lip fixed by three screws.

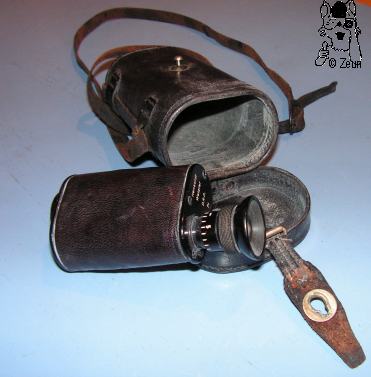

Die Augenmuschel ist 32mm, das Okular 17mm, die Objektivfassung 33,5mm im Durchmesser. Das Gehäuse ist oben 32x56mm und unten 40x59mm breit und 82mm hoch. Die Gesamtlänge des Monokulars ist 116-122mm bei einem Gewicht von 199g und passt in einen schwarzen Lederköcher mit Trageriemen. The eyecup is 32mm, the ocular 17mm, and the objective frame 33.5mm in diameter. The housing measures 32x56mm at its top and 40x59mm at tis bottom. It is 82mm tall. The overall length is 116-122. The monocular's weight is 199g. The glass comes with a black leather case with its carrying strap.

Das letzte Bild zeigt die Teile des Pentaprismen-Monocles:
  • 1) Gehäuse mit Lederummantelung und Trageöse
  • 2) Bakelitaugenmuschel
  • 3) Dioptrienring
  • 4) Okularhülse
  • 5) Prismenträger
  • 6) Prismenbefestigung mit 2 Schräubchen
  • 7) Pentaprisma
  • 8) untere und obere Prismenabdeckung
  • 9) Befestigungsschrauben für den Prismenträger am Objektivkegel
  • 10) oberer Geäusedeckel
  • 11) Deckelschrauben
  • 12) unterer Deckel mit Objektivhülse und -linse
The last picture shows the parts of the Monocle:
  • 1) Hosuing with leather covering and strap lug/li>
  • 2) Bakelite eyecup
  • 3) Dioptre ring
  • 4) Ocular tube
  • 5) Prism mount
  • 6) Prism fixing plate with 2 screws
  • 7) Penta prism
  • 8) Lower and upper prism covers
  • 9) Screws to attach the prism mount at the objective cone
  • 10) Top cover plate
  • 11) Cover plate screws
  • 12) Bottom cover plate with objective cone and lens

Fotos: Zeun
