Leitz 12x60 "Monoforte" (Porro II)

Das vorliegende 12x60 Monokular von Leitz mit Porro-II-Prismensystem wäre als zivile Version ein "Monoforte". Da diese Bezeichnung nicht auf dem Deckel ist, köntne es ein militärische Variante am Ende des 1. Weltkriegs sein. Dafür spricht die Kennzeichnung mit einer Krone und M sowie "3141" an der Objektivfassung, welches für die kaiserliche Marine stehen könnte. Die Seriennummer ist 90106. Der Deckelrand außen oben ist mit "OK - KM - CTP" graviert und danach "Flandern" eingeritzt. Das Exemplar ist aus schwarz lackiertem Messing und mit Hartgummi überzogen; es hat nur eine Trageriemenöse (schräg links am Deckel). Der konische Obejktivtubus ist mit einem mittigen Zierring versehen. Der Deckel ist vierfach verschraubt. Die das Okular umlaufende Dioptrienskala reicht von +5 bis -5. Der Fokussierungsrin ist diagonal kreuzgeriffelt. Die Augenmusciel ist aus braunem Bakelit.

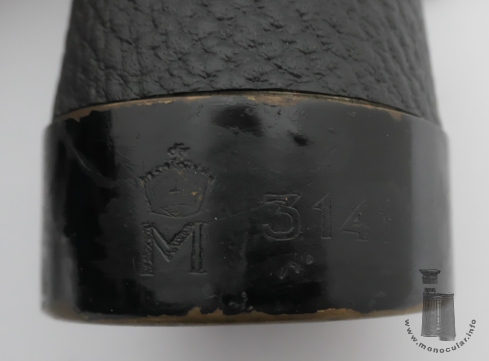

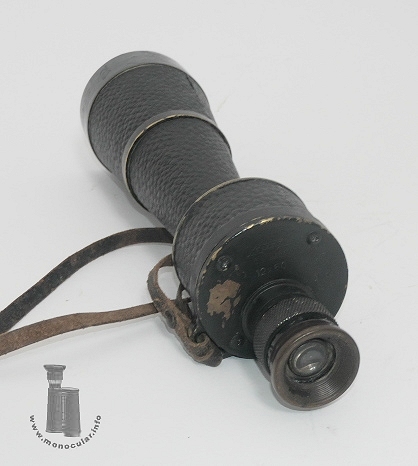

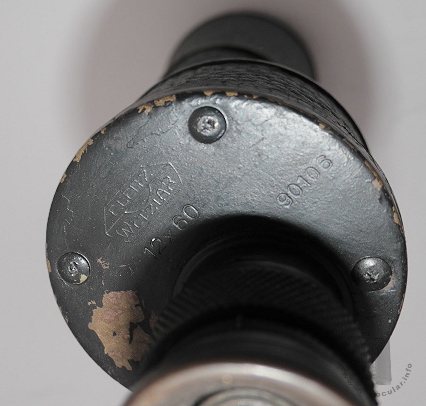

This 12x60 monocular by Leitz with a Porro II prism system would be a civilian version called a "Monoforte". Since this designation is not on the cover plate, it could be a military variant from the end of World War I. This is also suggested by the marking with a crown and M, as well as "3141" on the lens mount, which could stand for the Imperial German Navy. The serial number is 90106. The outer edge of the lid is engraved with "OK - KM - CTP" and then "Flandern" is incised. This example is made of black lacquered brass and covered with hard rubber; it has only one strap lug (diagonally located on the left side of the cover). The conical lens barrel comes with a central decorative ring. The cover is screwed on four times. The diopter scale surrounding the eyepiece ranges from +5 to -5. The focusing ring is diagonally cross-knurled. The eyepiece is made of brown Bakelite.

Das 12x60 ist 250 - 260 mm lang, der 142 mm lange konische Tubus verbreitert sich von 35 zu 68 mm im Durchmesse, wobei der Zwischenring 56 mm und die 38m lange gerade Objektivlinsenfassung 69 mm im Durchmesser misst. Die Objektivlinse ist um ca. 10 mm nach innen versetzt. Die Prismendose ist 42 mm lang oder hoch und 63,5 mm im Durchmesser. Das Okularstück ist 28 mm, der Fokussierungsring 33 mm und die Augenmuschel 34,5 mm im Durchmesser. Das Monokular wiegt 760g mit dem Ledertrageriemen.

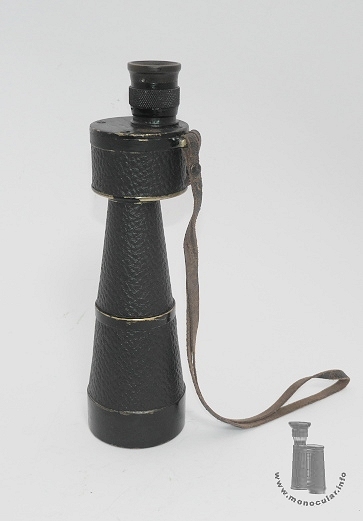

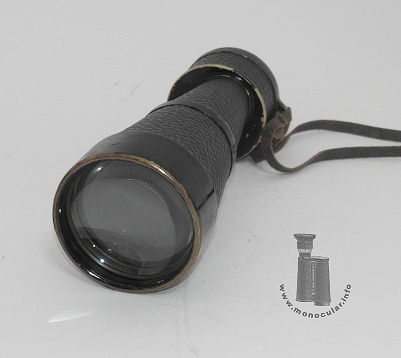

The 12x60 is 250-260mm long, the 142mm long conical tube widens from 35 to 68mm in diameter, with the extension ring measuring 56mm and the 38mm long straight objective lens frame measuring 69mm in diameter. The objective lens is recessed by approximately 10mm. The prism housing is 42mm long or high and 63.5mm in diameter. The eyepiece is 28mm, the focusing ring is 33mm, and the eyecup is 34.5mm in diameter. The 12x60 weighs 760g with its leather carrying strap.

Fotos: Zeun
