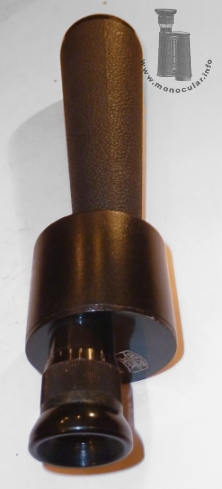

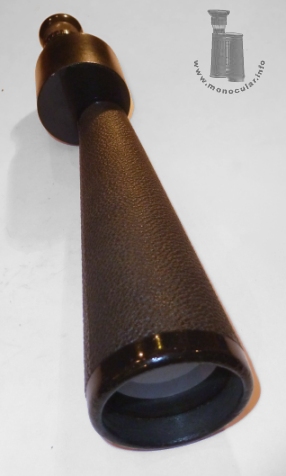

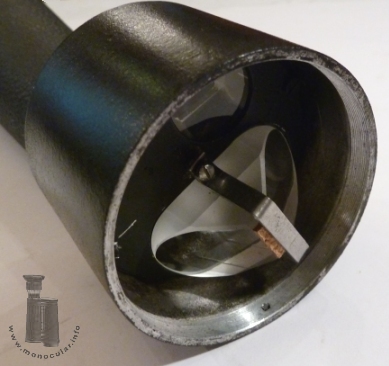

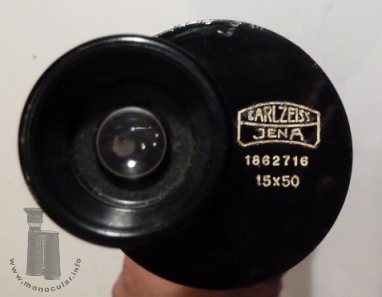

Carl Zeiss 15x50 mit rundem PrismengehäuseDieses Carl Zeiss Jena Monokular mit den Werten 15x50 ist entweder ein Prototyp* oder aus einer unbekannten Kleinserie. Es hat die typische Form eines Porro-2-Glases mit rundem Prismengehäuse und konischen schlanken Objektivtubus. Jedoch hat dieses Glas ein Porro-1-Prismensystem (s. Foto). Das Gehäuse und andere Metallteile sind schwarz lackiert, der Tubus ist mit Hartgummi ummantelt. Der obere Deckel ohne Verschraubung trägt das Zeiss Linsenlogo und die Seriennummer 1862716 sowie die Modellwerte. Wenn die Seriennummer konsistent der Zeiss-Nummerierung folgt, stammt das Monokular aus dem Jahre 1938. |
Carl Zeiss 15x50 with round prism-boxThies Carl Zeiss Jena monocular with 15x50 specifications is either a prototype* or one of a very small unknown series. It has the typical porro 2 prism glass design with a round prism-box and a slender conical obejctive tube. However, this model comes with a porro 1 prism system (see photo). The hosuing and other metal parts are painte black, the objective tube is covered with ebonite. The top cover plate has no screws and is marked with the Zeiss lens logo, optical data as well as the serial number 1862716. Supposed the serial number is consistent to the Zeiss numbering system, this model dates from 1938. |

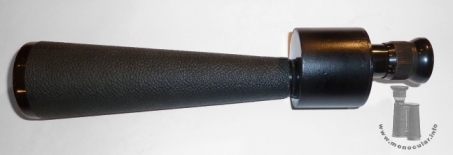

| Das 15x50 wiegt 486g, ist 296-303 mm lang und das 50mm lange Gehäuse hat einen 61mm Durchmesser. Der 205mm lange Objektivtubus ist 31-61mm im Durchmesser. | The 15x50 weighs 486g, is 296-303 mm long, and the 50mm long prism-box has a 61mm diameter. The 205mm long objective tube is 31-61mm in diameter. |
| * Die einfache Konstruktion der Prismenbefestigung im Gehäuse, nämlich nur auf einer Scheibe mit 2 Schrauben am Rand befestigt, sowie die nciht bei allen Buchstaben in derBeshcriftung konsistenten Zeichen wie bei Zeiss gebraucht, ggf. der Schraubdeckel anstelle eiens verschraubten oberen Gehäusedeckesl, lässt gewisse Zweifel an der Originalität aus dem Hause Zeiss bestehen. | Some doubts about the origin form the Zeiss workshops remain, because of a rather simple cosntruction to fix the prisms in the housing, i.e. the prism are jsut set on a disc which is only screwed on at the inenr rim with two screws, becausse of slightly inconsistent letters of the engraving,a nd finally becasue of the screw-on top cover instead of securing it with some screws. |
Fotos: Zeun
