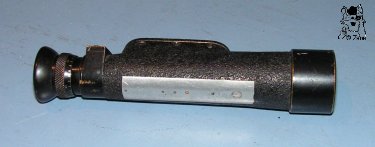

Dialyt Monokular / Visier (E. Silver, Glasgow)Dieses 268 Gramm schwere Monokular ist wahrscheinlich für militärische Zwecke oder als Peilvisier an einem anderen Gerät gebaut worden. Wie andere Zielvisiere (s. Hensoldt Dialyt Zielfernorhr; s. auch Bild unten Goerz "Pernox ZF" oder Batterie-Richtkreis in Goerz 1911er Festschrift S. 55) hat es einme Strichplatte mit Fadenklreuz und Teilstrichen bis 5 sowie ein Beleuchtungsfenster dafür. Unter dem vorstehenden Korpusteil liegt ein Abbe-König Prisma. Dies ist nur durch den aufgeschraubten Deckel und einer kleinen Metallrolle, die in die Nut des Prismenteils greift, befestigt. Im Bild lässt sich sehen, dass die beiden Prismenteile ohne Probleme herausnehmbar sind. Die Augenmuschel ist aus Bakelit und das Okular hat einen Dioptrienausgleich, dessen Beschriftungszahlen (5, 0, 5) vertikal angebracht sind, d.h. sie sind beim Anvisieren seitlich lesbar.Der Okularteil wirkt stark wie ein Hensoldt-Typ, es gibt aber keine Hinweise auf eine Firma, es sei denn die Gravur "E. Silver, St. Andrews Dr. Glasgow" auf einer Gehäuse Seite bezieht sich nicht auf den Besitzer, sondern Hersteller. Hinweise auf einen Hersteller oder Optiker dieses Namens in Glasgow konnte ich nicht finden. |

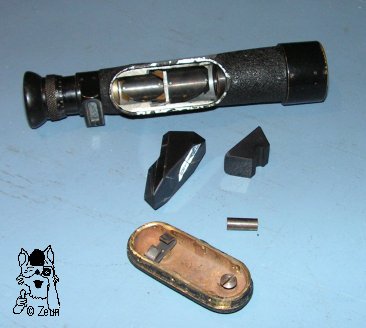

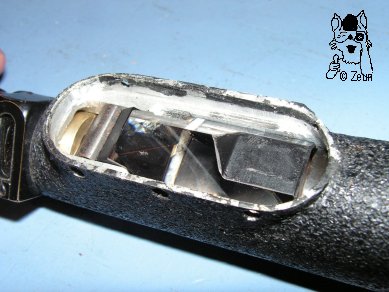

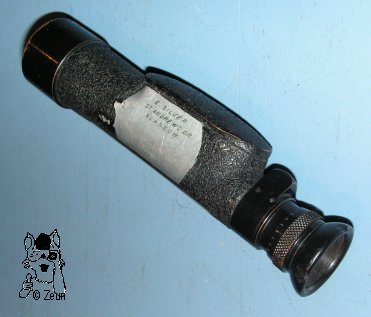

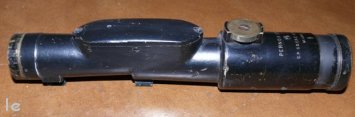

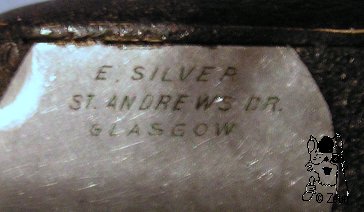

Dialyt Monocular / Target Sight (E. Silver, Glasgow)This 256 gram monocular was probably made for military use or as a targeting sight for another device. Like other targeting sights (s. Hensoldt Dialyt Gun-Sight; also cf. picture below of a Goerz "Pernox ZF" and drawing of a battery sight in Goerz 1911 Anniversary booklet, p 55) it is equipped with a reticle with cross-hairs and division lines up to 5, as well as a lighting window. The protruding body part houses an Abbe-Koenig prism system. It is just held by the screwed on oval cover plate and a small metal tube, which fits into a groove at one prism part. You can see in the picture that both prism parts can be taken out easily. The eyecup is made o Bakelite and the ocular has a dioptre adjustmen. The digits of the dioptre scale are inscribed vertically, i.e. you can read them upright when holding the sight to your eyes.The eyepiece resembles much a Hensoldt type, yet there are no maker's marks, apart from the inscription "E. Silver, St. Andrews Dr. Glasgow" at one side of the tube. This rather denotes the owner than the maker. Moreover, I coulkd not find any refernces to such a maker or optician in Glasgow.. |

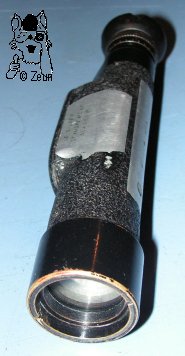

| Das Monokular ist 15-15,7cm lang, die Objektivfassung ist 33mm, die Augenmuschel 30mm im Durchmesser, der Tubus verbreitert sich von 25mm auf 30mm. Die optischen Werte sind 6x23. | The monocular measures 15-15.7cm in length. The objective frame is 33mm, the eyecup 30mm in diameter. The tube starts at a 25mm diameter and increases to 30mm. Optical specifications are 6x23. |
Fotos: Zeun, 8 L.Esch
